供應美國Bently本特利軸振動變送器
軸振動變送器990-04-70-01-00  軸振動變送器990-04-70-01-00  軸振動變送器990-04-70-01-00
軸振動變送器990-04-70-01-00  軸振動變送器990-04-70-01-00  軸振動變送器990-04-70-01-00
軸振動變送器990-04-70-01-00  軸振動變送器990-04-70-01-00  軸振動變送器990-04-70-01-00

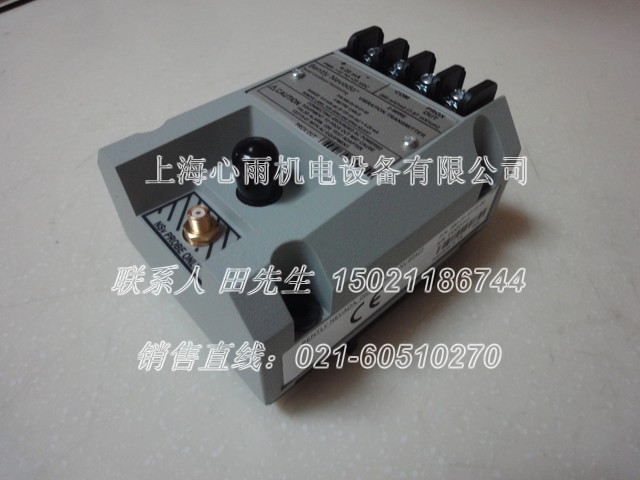

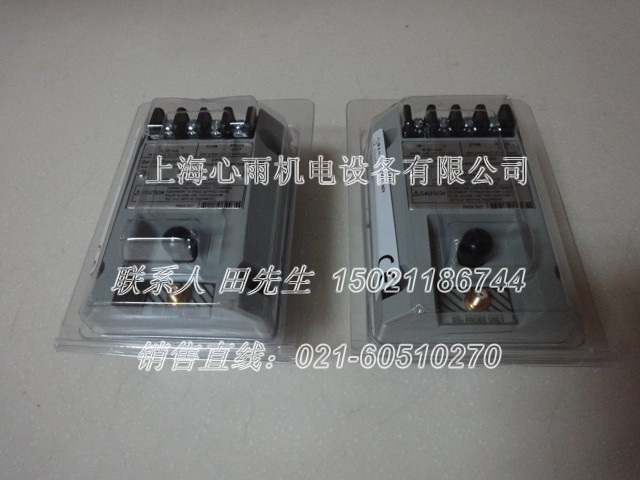

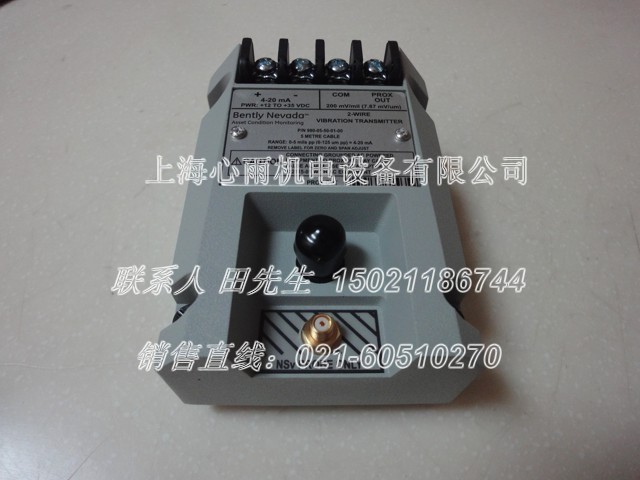

美國Bently本特利990軸振動變送器簡介：
990 振動變送器概述：主要是離心式空氣壓縮機、小型水泵、電機或風扇的原始設備制造商（OEM）為了將簡單的振動信號，按照比例變送成4至20 mA信號提供給設備的控制系統。該變送器是一款兩線制、環型供電的設備，可接受本公司3300 NSv*接近探頭的輸入信號及其匹配的延長電纜（有5米和7 米的系統長度可供選擇）。變送器可將信號調整為相應的振動峰值單位，并將此值按比例變成4 至 20mA 的工業標準輸入信號提供給控制系統 以便機組的保護、報警和邏輯控制。

美國Bently本特利990軸振動變送器特點：
1. 集成的Proximitor傳感器，不需要外部裝置。
2. 非隔離的“PROX OUT" 和 "COM" 端子加上同軸連接器可提供動態的振動和 間隙電壓信號輸出，以便進行故障診斷。
3. 零點電位器和量程電位器支持回路調節，相互間不會制約。
4. 采用函數發生器方式作為輸入，在測試輸入端可快速驗證回路信號輸出。
5. 上電抑制電路可消除由于線路瞬變電壓信號而導致的錯誤。
6. 非正常/信號故障電路可防止由于接近探頭發生故障或連接松動而導致的高輸出或假警報。
7.  選擇DIN導軌壓板或隔板固定螺釘作為標準選配件，可簡化安裝。
8.  密封結構適用于高濕度（高達100%結露）環境。
9.  與3300 NSv 接近探頭兼容，傳感器可安裝在最下間隙、典型式的離心式空 氣壓縮機狹小區域中。
注：
1.  振動變送器與在線振動監測系統相比，具有許多局限性。它們是某些應用測量中一般振動監測的可行解決方案，并且提供的有價值的是整體振動趨勢測量。但是，在采用振動信號進行故障診斷的過程中，它們提供的能力有限，并且在振動報警的情況下，不能捕獲動態的（用于故障診斷的）振動信號。
雖然變送器能夠進行峰值振動報警和非OK
檢測功能，但 4-20 mA 信號不能用來確定振動相位，在線振動監測系統的各種功能：如間隙報警、相位報警、定時正常通道故障、危險旁路和報警背增等也不能使用。與振動變送器連接PLC只能提供峰值的趨勢數據，不適合工廠范圍內的診斷系統，如System 1（系統1）或 Rule Paks（規則包）。
2.  990振動變送器的"Prox Out"同軸連接器可提供用于機械故障診斷的
非隔離動態傳感器信號。用戶可以將該信號直接連接到電池供電或隔離的測試設備，來診斷機械故障。但是，由于  "PROX OUT"信號并未與4至 20 mA回路信號隔離，因此要求接口進行信號隔離（強烈建議）。 990/991 測試適配器可將990變送器的 "PROX OUT" 信號加以調整，其適用于交流供電的測試設備。它也可反相和隔離 990的傳感器信號，使其適用于示波器和分析儀等設備，同時保持工業標準的信號極性約定。強烈建議在所有應用領域中使用該測試適配器，以保持測試設備和回路信號之間的隔離狀態，并確保安裝能夠保持機械設備防護的完整性。
規格要求:
除非另有說明，以下規格均適用于在+22℃(+72 ℉)的條件下采用3300 NSv 探頭和延長電纜，以及AISI 4140鋼。
注：這些規格也適用于具有修改型號147202-01 和 165335-01的990。
電氣特性
1. 輸入：接受1個非接觸式的3300 NSv接近探頭和延長電纜。
 電源：變送器終端需要+12 至 +35 Vdc 的輸入。
 4 至 20 mA 的信號輸出：規定的全量程范圍內兩線制的4 至20 mAdc
 4 至 20 mA的回路準確性：在 ±1.5% 規定的全量程范圍內。準 確性的評估是在信號輸出回路上并一個250Ω電阻的測得電壓。
 探頭間隙：探頭距離目標必須有0.5至1.75 mm (20 至 55 mil)的間隙，以確保全量程范圍；
最大回路阻抗：1,000Ω，35 Vdc 供電電纜。
限流 ：23 mA，典型值
零點和量程范圍 ：相互間不會制約的外部調整
非正常/信號故障：信號輸出在非正常狀態出現后100微秒內，將小于3.6mA。信號輸出在非正常狀態排除后2-3秒內，會重新恢復。
 上電抑制：電源接通后，輸出小于3.6 mA 的信號狀態會持續2-3秒。
Proximitor傳感器 輸出：與未接地的便攜式測試設備兼容。當使用接地、交流供電的測試設備時，采用  122115-01 測試適配器進行信號隔離。
輸出阻抗：Prox Out 端10 kΩ輸出阻抗，適用于10 MΩ負載。
Prox Out 線性范圍：1.4 mm (55 mil)。在距離目標面約0.25 mm (10 mil) 的地方開始。
Prox Out 增量：比例因子 7.87 mV/μm (200 mV/mil) ± 6.5%，典型值
產品技術規格和訂貨信息：部件號 141612-01 修訂版 H (07/12)   3 / 12

溫度 穩定性：包括采用30 mm (1.2 in)的扁平目標 在線性范圍內以0.25 mm (10 mils) 增量測量時的互換性誤差。最壞情況下為 7.87 mV/μm ±10%。
ATEX
  II 1 G  Ex ia IIC T4 Ga  T4 @ -40°C ≤ Ta ≤ +100°C
  II 3 G  Ex nA IIC T4 Gc  T4 @ -40°C ≤ Ta ≤ +100°C
典型的噪聲等級：50 mV/pp。
增量比例因子保持在7.87 mV/μm  (200 mV/mil)的 ±10%的范圍內，溫
度條件為 0 ?C 至 +70 ?C (+32 ?F 至 +158 ?F)。
頻率響應：5 Hz 至 6,000 Hz +0, -3 dB
最小目標尺寸：直徑為9.5 mm (0.375 in)
引線長度：Proximitor* 傳感器輸出 (BNC連接器)的最大長度，最大電纜長度為3米（10英尺）。
非危險區Zone 2或危險區域Div 2 的位置：信號輸出的變送器和接收裝置之間的最大距離為13 km (8 英里) 。
本質安全的危險區域位置：信號輸出的變送器和接收裝置之間的最大距離為68 米 (225 ft.)。
電氣級別：通過北美洲的加拿大標準協會（CSA / NRTL / C）和歐洲的VDE的通用認證。
危險區域認證：CSA/NRTL/C Class I, Div 2  Groups A, B, C, D   T4 @ -40°C ≤ Ta ≤ +100°C按照?qǐng)D紙128838的要求。
振動變送器990
通過歐洲的CE標志認證。
海事認證美國船級社（ABS）型式認證 認證編號 06-HS177078-PDA
環境限制:
變送器溫度
  工作溫度：-35 ?C 至+85 ?C (-31 ?F 至+185 ?F)
  儲存溫度：-51 ?C 至+100 ?C (-60 ?F 至+212 ?F)
探頭溫度：
  工作溫度：-35?C 至+177 ?C (-31 ?F 至+350 ?F)
  儲存溫度：-51 ?C 至+177 ?C (-60 ?F 至+350 ?F)
  相對濕度：100% 結露。非浸入水，帶同軸連接器的保護裝置。
機械特性：傳感器端頭材料 聚苯硫醚（PPS）。

傳感器殼體材料：AISI 303或304不銹鋼（SST）。
探頭電纜：75? 同軸電纜，氟乙烯丙 烯(FEP) 絕緣。
電纜鎧裝（可選）帶可選FEP外套的柔性 AISI 302 SST
拉伸強度：探頭殼體到探頭引線的最大拉伸強度為222 N (50 lbf)。
變送器重量：0.43 kg (0.9 lbm)。
系統總重量：0.82 kg (1.8 lbm)，典型值。

美國Bently本特利990變送器訂購信息：
990-AXX-BXX-CXX-DXX
A：滿量程選項
 04  0-4 mils pp (0-100 μm pp)
 05  0.5 米 (1.67英尺)
B: 系統長度選項
 50  5.0 米  (16.4 英尺)
 70  7.0 米 (23英尺)
C: 固定選項
 01  35 mm DIN導軌壓板
 02 隔板固定螺釘
 03 DIN導軌壓板和螺釘
D: 機構認證選項
 00 不需要
 01 CSA Division 2
 05 CSA Division 2 , ATEX Zone 0, ATEX Zone 2 包括 ABS 海事認證

美國Bently本特利3300 NSv 接近探頭
330901  3300 NSv 探頭，1/4-28 UNF 螺紋，無鎧裝。
330902  3300 NSv 探頭，1/4-28 UNF 螺紋，帶鎧裝。
330908  3300 NSv 探頭，3/8-24 UNF 螺紋，無鎧裝。
330909  3300 NSv 探頭，3/8-24 UNF 螺紋，帶鎧裝。
部件號  -AXX-BXX-CXX-DXX-EXX  選項說明
A:  無螺紋長度選項  注:無螺紋長度必須比殼體長度至少小0.7英寸 以0.1in的增量訂購.  長度配置： 最小長度：0 in ,最大長度：9.2 in  例如：04 = 0.4 in
B: 殼體長度選項  以0.1in的增量訂購  螺紋長度配置：最小長度： 0.8in ;最大長度：9.9 in  例如： 3 5 = 3.5 in
C: 總長度選項
  05  0-5 mils pp (0-125 μm pp)
  10  1.0 米(3.25 英尺)
  50 5.0 米(16.4 英尺)
  70 7.0 米(23.0 英尺)
D: 連接器選項:
   01 微型ClickLocTM同軸連接器，帶連接器保護裝置，標準電纜
   02 微型 ClickLocTM同軸連接器，標準電纜
   11 微型  ClickLoc 同軸連接器，帶連接器保護裝置，F(xiàn)luidLoc?電纜
   12 微型 ClickLocTM同軸連接器，F(xiàn)luidLoc?電纜
E: 機構認證選項:
   00 不要求
   05 多項認證  (CSA NRTL/C 和BASEEFA/CENELEC，包括CSA Division 2)

美國Bently本特利3300 NSv 探頭，公制
330903  3300 NSv 探頭，M8 x 1 螺紋，無鎧裝
330904  3300 NSv 探頭，M8 x 1 螺紋，有鎧裝
330905  3300 NSv 探頭，M10 x 1 螺紋, 無鎧裝
330910  3300 NSv 探頭，M10 x 1 螺紋，有鎧裝
部件編號-AXX-BXX-CXX-DXX-EXX  選項說明
A:  無螺紋長度選項.注:無螺紋長度必須比殼體長度至少小20毫米。以10 mm的增量訂購無螺紋.長度配置：最小長度：0 mm  ,最大長度：230 mm  例如： 0 6 = 60 mm
B: 殼體長度選項:以10 mm的增量訂購.最小長度；20 mm  最大長度： 250 mm  例如：2 5 = 250 mm
C:  總長度選項
   05  0.5 米(1.67 英尺)
   10  1.0米 (3.25 英尺)
   50  5.0 米 (16.4 英尺)
   70  7.0 米 (23 英尺)
D: 連接器選項
    01  微型ClickLoc同軸連接器，帶連接器 保護裝置，標準電纜
    02 微型ClickLoc同軸連接器，標準電纜
    11 微型ClickLoc同軸連接器，帶連接器保護裝置， FluidLoc 電纜
    12 附加的微型ClickLoc同軸連接器， FluidLoc 電纜
E:  機構認證選項
   00 不要求
   05 多項認證 (CSA NRTL/C 和BASEEFA/CENELEC，包括CSA Division 2)

本特利Bently  3300 NSv 反向安裝探頭：
330906-02-12-CXX-DXX-EXX,  3/8-24 UNF 螺紋
330907-05-30-CXX-DXX-EXX,  M10 x 1 UNF 螺紋
選項說明：
C:總長度選項
  05  0.5 米 (1.67 英尺)
  10  1.0米 (3.25英尺)
  50  5.0 米 (16.4 英尺)
  70  7.0 米 (23 英尺)
D: 連接器選項
  02  微型ClickLoc 同軸連接器，標 準電纜
  12  微型ClickLoc同軸連接器，F(xiàn)luidLoc 電纜
E:  機構認證選項
  00  不要求
  05 多項認證 (CSA NRTL/C 和BASEEFA/CENELEC，包括CSA Division 2)
本特利Bently延長電纜
330930-AXXX-BXX-CXX
A: 電纜長度選項
  040  4.0 米 (13.1 英尺)
  045  4.5 米 (14.8 英尺)
  060  6.0 米 (19.7 英尺)
  065  6.5 米 (21.3 英尺)
B:鎧裝選項
  00  不帶不銹鋼鎧裝
  01 帶有FEP覆蓋的不銹鋼鎧裝
  02 帶有不銹鋼鎧裝
  03 不帶不銹鋼鎧裝 帶連接器保護裝置
  04  帶有FEP覆蓋的不銹鋼鎧裝和連接器保護裝置
  05  帶有不銹鋼鎧裝和連接器保護 裝置
C:  機構認證選項
  00 不要求
  05 多項認證 (CSA NRTL/C 和BASEEFA/CENELEC，包括CSA Division 2)
  配件
D: 122115-01  990/991 測試適配器。套件包括：990/991 測試適配器、9V 電池、通用交流適配器、電源線（北美標準）、用戶指南和便攜工具包。

美國Bently本特利軸振動變送器：
990-04-50-01-00
990-04-70-01-00
990-04-50-02-00
990-04-70-02-00
990-05-50-01-00
990-05-70-01-00
990-05-50-02-00
990-05-70-02-00

美國Bently本特利軸位移變送器：
991-06-05-02-00
991-06-50-01-00
991-06-50-02-00
991-10-70-01-00
991-25-50-01-00
991-25-70-01-01

本特利Bently  3300 NSv 接近探頭
330901-00-40-05-02-05
330901-04-36-05-02-00
330901-00-22-05-02-00
330901-00-90-05-02-00
330902-00-40-10-02-00
330902-00-95-05-02-00
330902-00-95-10-02-00
330902-00-40-10-02-00
330908-00-16-10-02-05
330908-00-24-10-02-05
330909-05-29-10-0200

美國Bently本特利3300 NSv 探頭，公制
330903-00-06-10-02-05
330903-00-21-10-02-05
330903-03-19-10-02-00
330903-03-19-10-02-00
330903-12-25-10-02-00
330904-00-06-10-02-05
330904-05-14-05-02-00
330904-06-14-05-02-00
330904-05-14-05-02-00
330904-08-15-10-02-00
330904-00-12-10-02-00
330904-00-25-10-01-00
330904-00-25-70-01-00
330904-08-15-10-02-00
330905-00-25-05-02-05
330905-00-10-10-02-05
330905-00-13-05-02-05
330905-00-15-05-02-05
330905-00-18-05-02-05
330905-00-15-10-02-05
330905-00-12-10-02-05
330905-00-25-05-01-05
330905-00-10-10-02-00
330905-00-08-10-02-00
330905-00-10-10-02-05
330905-00-25-05-02-05
330905-08-13-10-02-00
330905-00-15-10-02-00
330910-00-07-05-02-00
330910-01-08-10-01-05
330910-00-15-10-02-00
330910-00-14-10-02-00
330910-00-03-10-01-05
330910-00-05-10-02-00

本特利Bently  3300 NSv 反向安裝探頭型號：
330906-02-12-10-02-00  3/8-24 UNF 螺紋
330906-02-12-10-02-00  3/8-24 UNF 螺紋
330907-05-30-05-02-00  M10 x 1 UNF 螺紋
330907-05-30-05-02-05  M10 x 1 UNF 螺紋

本特利Bently延伸電纜型號：
330930-060-00-05
330930-060-00-00
330930-060-01-00
330930-045-00-05
330930-040-00-00
330930-040-01-00
330930-045-01-00
330930-040-03-05

...更多詳情請來電來函垂詢！
